离心式水蒸汽压缩机

离心式水蒸汽压缩机简介：

MVR离心蒸汽压缩机采用整体组成撬结构型式。本体主要由压缩机（定子部件、转动部件、密封等组成）、齿轮增速箱、驱动系统（变频电机+联轴器及其护罩）、润滑油路兼底座系统等组成。

采用世界上著名的美国CN公司Agile叶轮机械专业软件设计，行业内专家精心设计的后弯三元流叶轮并经全粘CFD分析，以确保压缩机效率高、工况范围宽等特点。

采用国际先进的转子动力学及轴承设计软件DyRoBeS，使用有限元设计分析软件对核心零部件叶轮进行强度、刚度、模态、热应力等全面分析，确保转子长期稳定运行。

根据用户定制化设计，确保每个项目均为效率最高点工作。

应用领域：

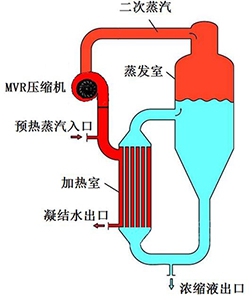

MVR系统有着广泛应用，主要应用于石油化工、果汁浓缩、食品发酵、饮料工业、生物制药、海水淡化、高浓度无机盐/有机盐废水处理等。

选型说明：

选型时，首先确定压缩机入口蒸发温度，由蒸发温度确定1吨蒸发体积流量，然后再换算为进口体积流量，根据体积流量选出型谱表中相应机型。

标准机型入口蒸发温度为85℃，从图表中得到1吨蒸发的体积流量为47.8 m³/min。

若蒸发温度为100℃时，从图表中得到1吨蒸发的体积流量为28.3m³/min。5吨/小时的处理量，对应的压缩机进气流量为5×28.3=141.5m³/min，相对应标准机型为KCV125-100/xx1）。

离心式水蒸汽压缩机技术参数
